Вопрос, нужно ли устанавливать зимний комплект на кондиционер, обсуждался неоднократно и как таковой уже не стоит. Ответ однозначный: если мы хотим, чтобы оборудование, которое эксплуатируется зимой, работало долго и надежно, зимний комплект нужен.

В состав зимнего комплекта входят:

• Регулятор давления конденсации, в качестве которого для бытовых кондиционеров наиболее часто используется замедлитель скорости вращения вентилятора
• Нагреватель картера компрессора
• Дренажный нагреватель

Попытаемся рассмотреть различные варианты таких комплектов и особенности их установки на различные модели кондиционеров.

Регулятор давления конденсации

Наиболее сложным в монтаже и пуско-наладке элементом зимнего комплекта является устройство, изменяющее давления конденсации.

По принципу работы - это регулятор электрческой мощности, подаваемой на электродвигатель вентилятора внешнего блока. Основа регулятора - симисторный широтно-импульсный модулятор, а в качестве сенсора используют термистор, который механически крепится к теплообменнику внешнего блока в зоне конденсации.

В большинстве случаев регулятор имеет положительную линейную рабочую характеристику в координатах "скорость вращения вентилятора теплообменника" - "температура в зоне конденсации". А область регулирования ограничена некоторым дифференциалом, обычно 8-10°С. Для некоторых регуляторов, например FASEC 33, этот дифференциал можно изменять.

Все подобные устройства, с которыми приходилось иметь дело, построены на указанных выше принципах, однако имеют свои особенности.

Рассмотрим наиболее часто встречающиеся регуляторы давления конденсации, например FASEC 33 производства компании ELIWELL, предназначенный для установки на нереверсивные кондиционеры.

РЕГУЛЯТОР FASEC 33 КОМПАНИИ ELIWELL

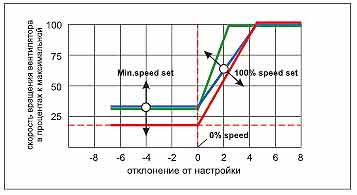

Рабочая характеристика FASEC 33

Регулятор FASEC 33 имеет 3 параметра для настройки:

Первый параметр - "0% speed". Физический смысл параметра - начало линейного участка рабочей характеристики регулятора. Для настройки используют средний потенциометр. Имеется шкала в градусах Цельсия от 0 до 60 градусов, по которой можно установить температуру, соответствующую желаемому минимально допустимому давлению конденсации, при котором вентилятор теплообменника будет вращаться с минимальной скоростью, установленной регулировкой "min speed set".

Второй - "100% speed Dt". Физический смысл параметра - ширина линейного участка (крутизна) рабочей характеристики регулятора. Для настройки используют верхний потенциометр. Элемент настройки имеет шкалу в градусах Цельсия от 3 до 31 градуса.

И, наконец, третий - "min speed set". Физический смысл - минимальная скорость вращения вентилятора, соответствующая началу подъема линейного участка рабочей характеристики. Для настройки используют нижний потенциометр. Настройку выполняют при установке регулятора так, чтобы вентилятор не останавливался. Чем ниже значение установленной скорости, тем до более низкой температуры будет опускаться допустимое значение температуры (давления) конденсации.

Порядок настройки регулятора FASEC 33 таков:

Сначала определяют требуемые параметры рабочей характеристики регулятора. Они зависят от минимальной ожидаемой температуры наружного воздуха и допустимого разброса значений температуры конденсации.

Примем допустимые значения температуры конденсации в диапазоне 30-50°С. Тогда нижний предел температурного диапазона определяет параметр "0% speed" регулятора. Разница верхнего и нижнего пределов определяет параметр "100% speed Dt".
Таким образом, предварительно на соответствующих регуляторах устанавливают значения "0% speed" = 30, "100% speed Dt"= 20.
После этого, не включая компрессор, подаем питание на регулятор и вентилятор. В это же время термистор измеряет температуру окружающего воздуха, и, если она ниже 30°С, мы находимся левее линейного участка рабочей характеристики регулятора (см. рис.), следовательно, скорость вращения вентилятора должна соответствовать минимальной.
